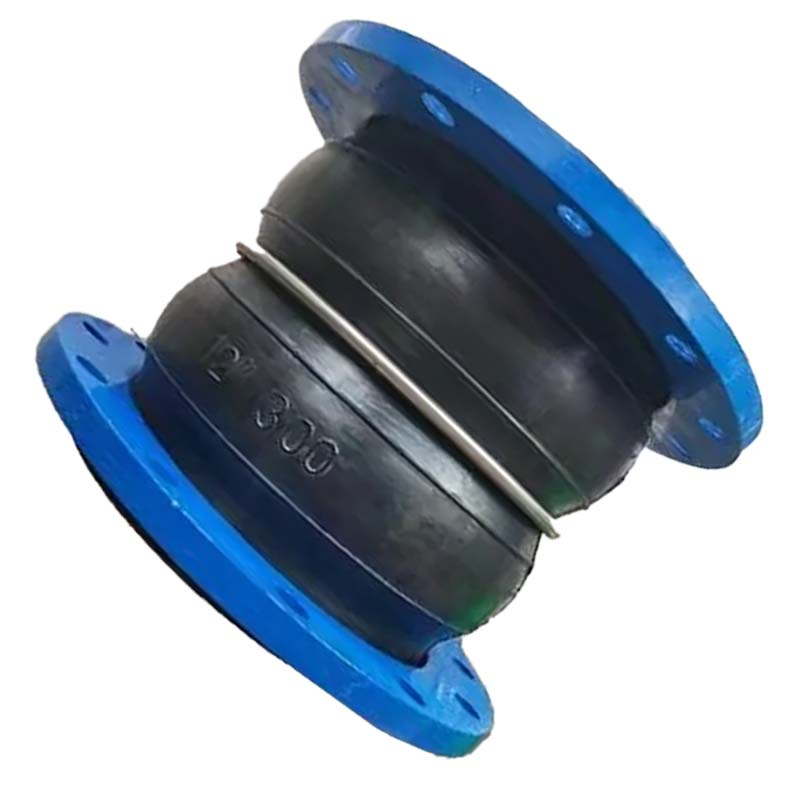

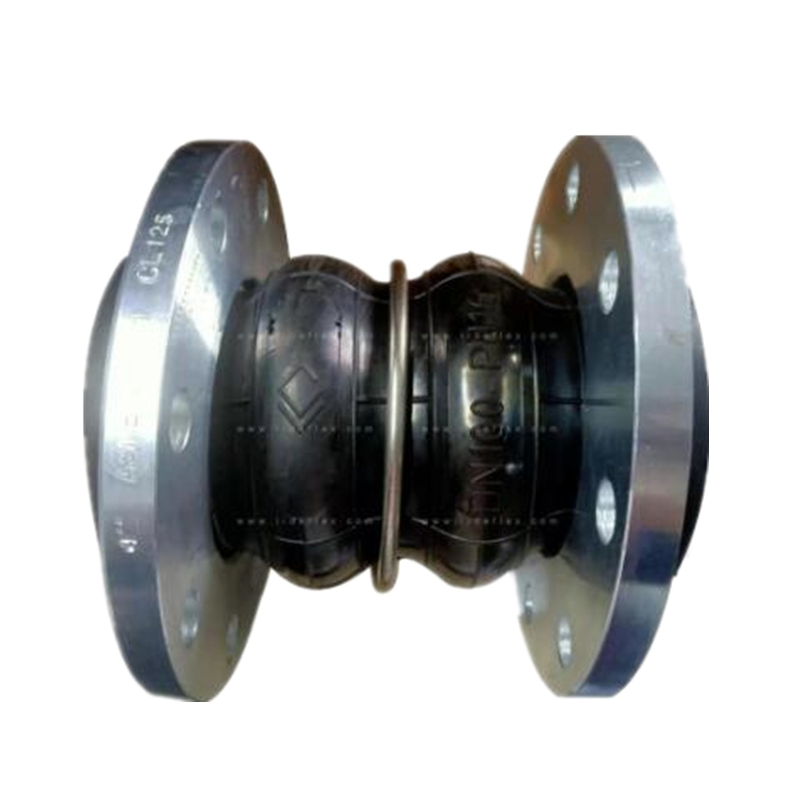

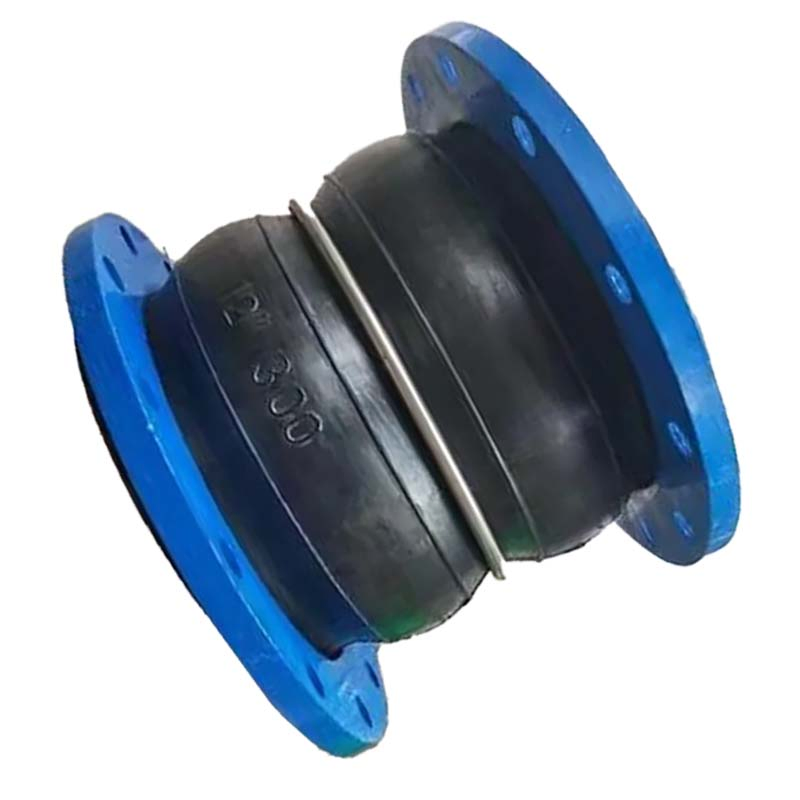

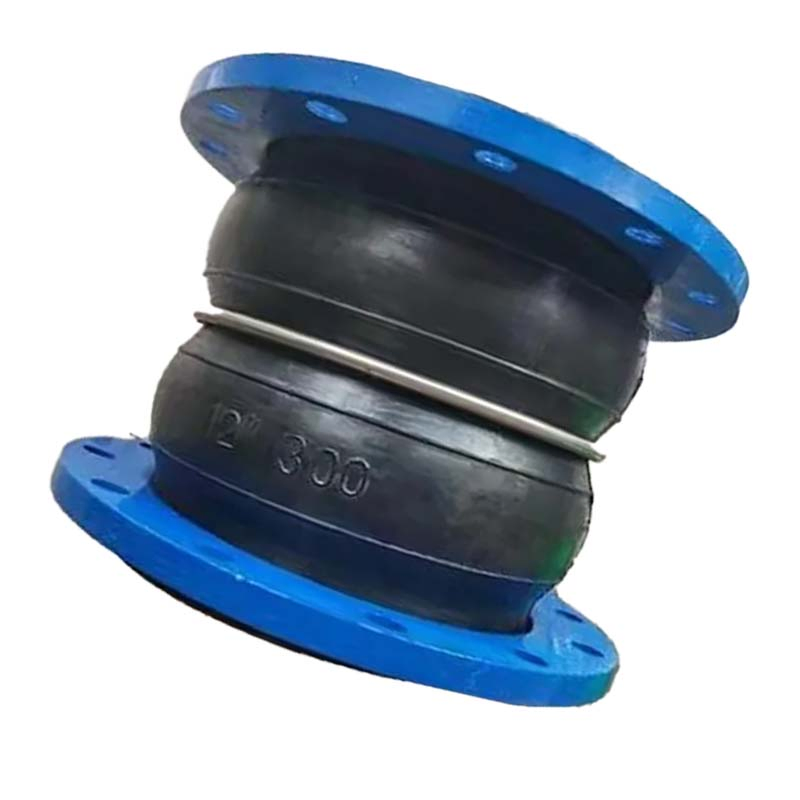

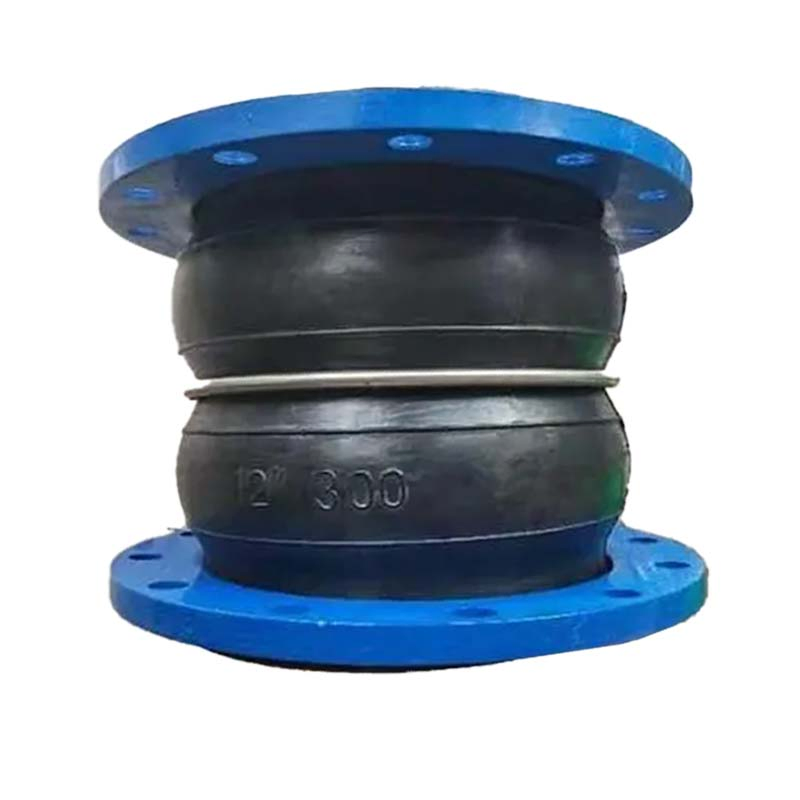

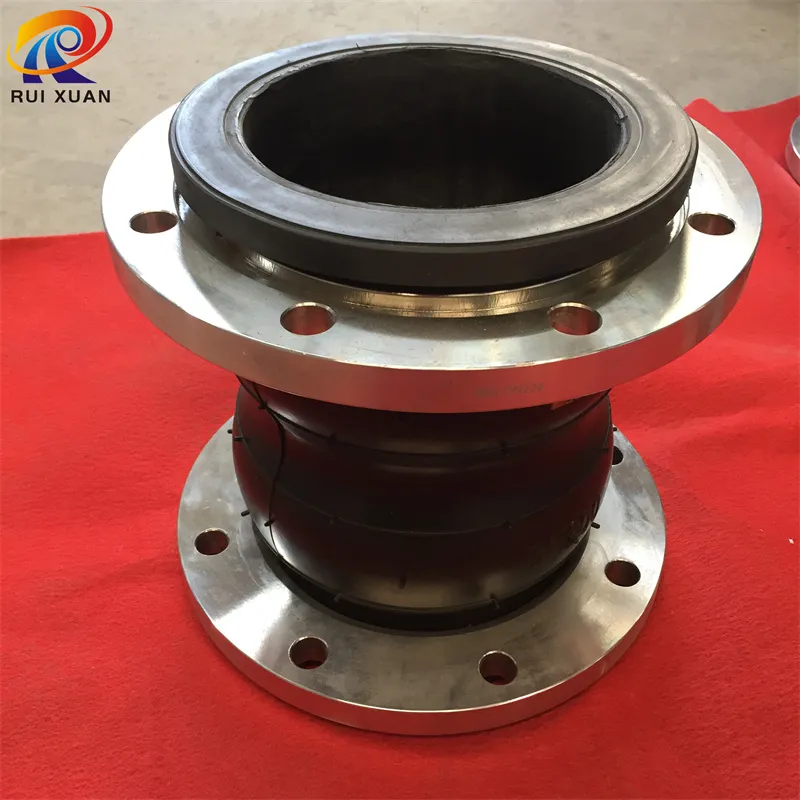

وصلة مطاطية كروية مزدوجة فلانج من الصلب الكربوني دعم رويكسوان مخصص

المعلومات الأساسية

نموذج رقم.	DN300
التقنية (Technics)	مزروق
الاتصال	الشفة
الشكل	يساوي
الرمز الرئيسي	تدوير
ضغط العمل	1.0~2.5 مليون باسكال
مادة مطاطية	EPDM، nbr، nr، النيوبرين، إلخ

ثقب الشفة	DIN وANSI وJIS إلخ
شهادة	ISO9001:2008
الضمان	عام واحد
اسم المنتج	وصلة توسيع مطاطية مزدوجة الدوائر
حزمة النقل	حقيبة خشبية
تخصيص	dn50--dn300
القدرة الإنتاجية	1000000 لكلّ سنة

وصف المنتج

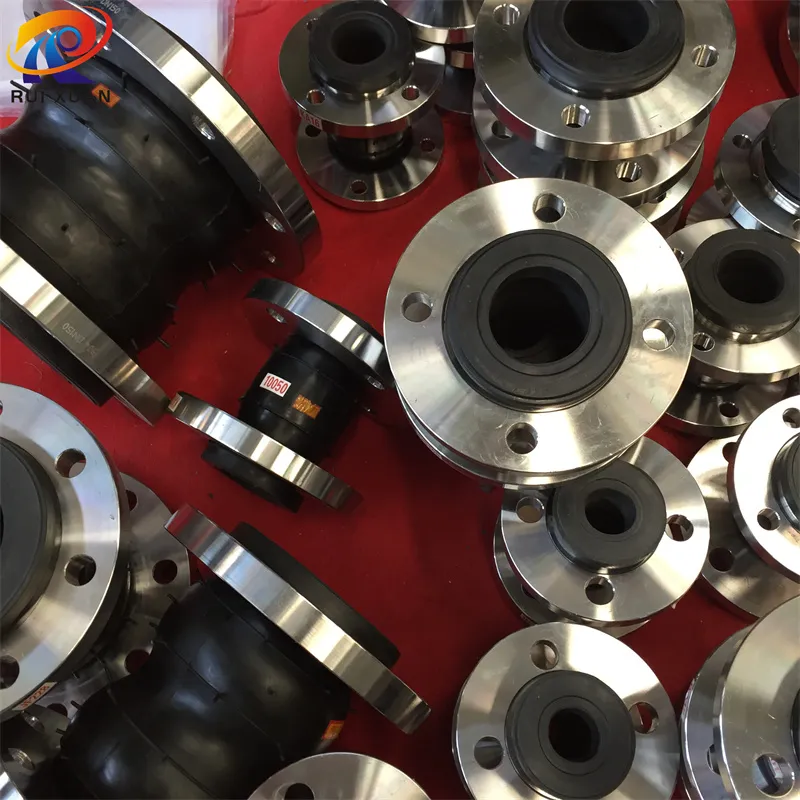

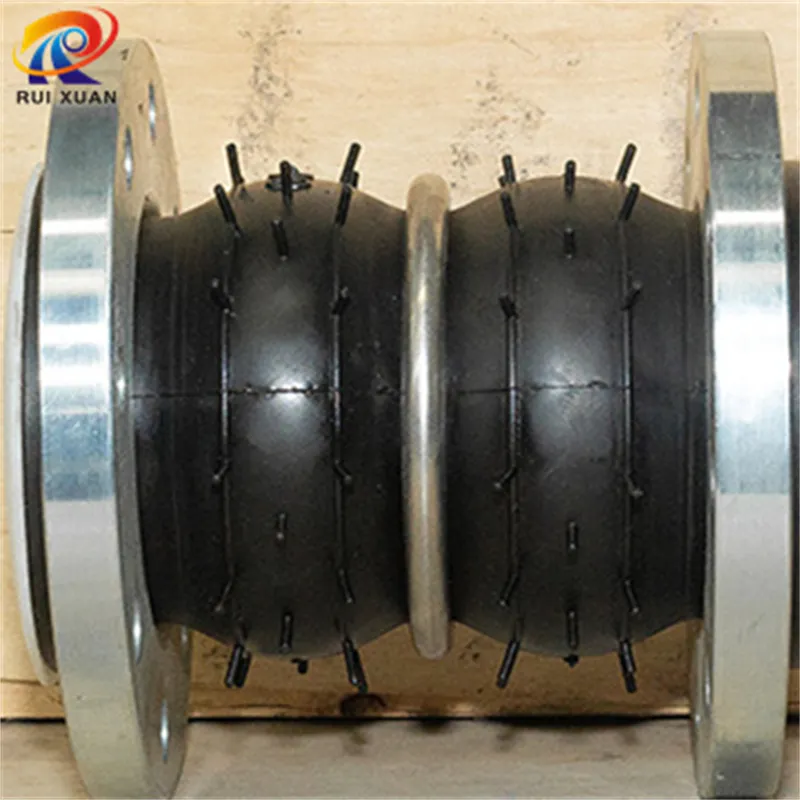

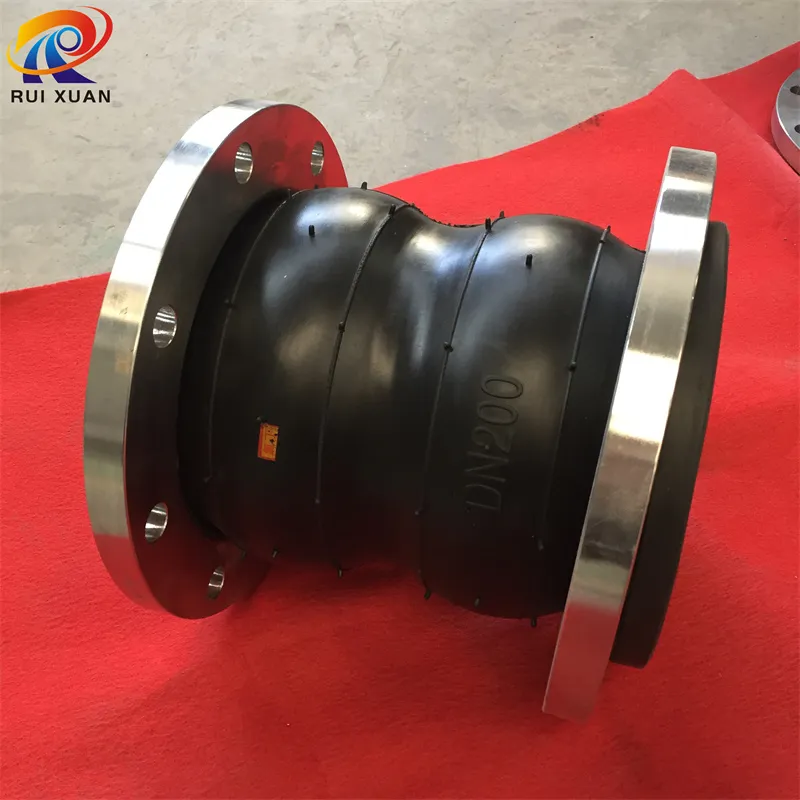

وصلة مطاطية كروية مزدوجة فلانج من الصلب الكربوني دعم مخصص

يمكن تقسيم الوصلة المطاطية مزدوجة الكرة إلى كرة واحدة وكرة مزدوجة وجسم مختلف القطر وكرة منحنية وملف ضغط الرياح. قطعة مطاطية أنبوبية تتكون من طبقة مطاطية داخلية وخارجية وطبقة سلك وممسافر يتم فرشها وتكوّنهما ثم يتم دمجها بشكل غير محكم مع شفة معدنية أو وصلة متوازية.

معلمات المنتج

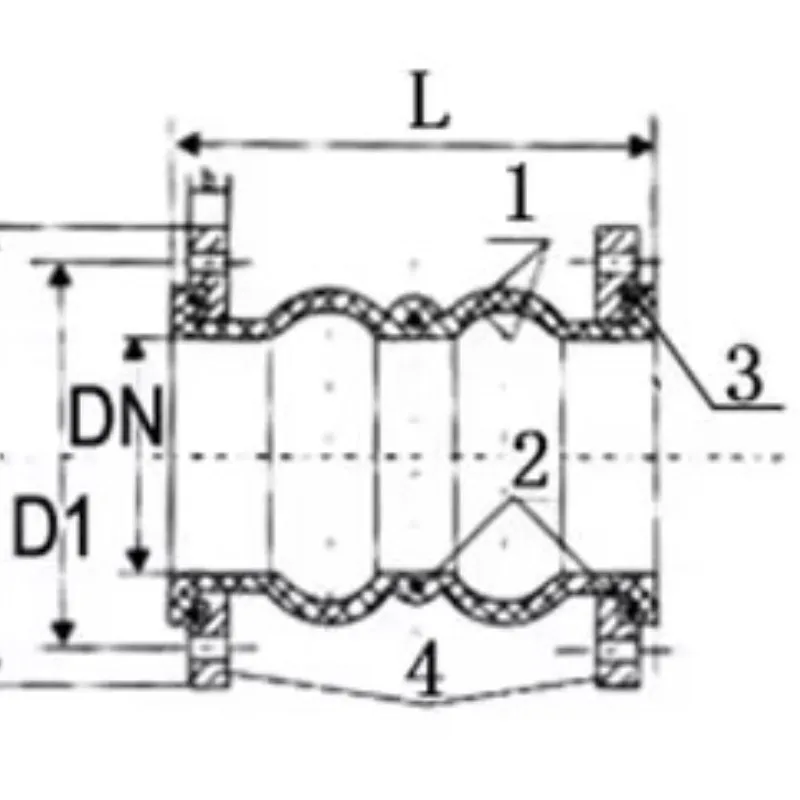

تتألف قارنة المنفاخ المطاطية مزدوجة الطبقات بشكل عام من الطبقة المطاطية الداخلية والخارجية والطبقة المقواة بالقماش (تحتوي طبقة التحسين على نسيج سلك توزيع متعدد الطبقات)، والفرش المقولب في درجات حرارة عالية وضغط عالٍ، ثم قم بالتجميع مع الأنبوب المطاطي والشفة المعدنية أو جلبة الوصلة المتوازية.

1	المطاط الداخلي والخارجي: NR، NBR، EPDM، إلخ
2	الإطار: قماش من النايلون
3	حلقة الضغط: سلك فولاذي
4	شفة: فولاذ لا يصدأ أو فولاذ الكربون مغلفن

القطر الاسمي DN		الطول (مم)	القطر المركزي للمسمار	قطر فتحة المسمار	كمية المسمار	الإزاحة المحورية		أفقي الإزاحة (مم)	زاوية Deflexion
مم	بوصة	الطول (مم)	القطر المركزي للمسمار	قطر فتحة المسمار	كمية المسمار	الامتداد (مم)	الضغط (مم)	أفقي الإزاحة (مم)	(A1+A2)°
50	2	165	125	18	4	30	50	45	35 درجة
65	2 ½	175	145	18	4	30	50	45	35 درجة
80	3	175	160	18	8	35	50	45	35 درجة
100	4	225	180	18	8	35	50	40	35 درجة
125	5	230	210	18	8	35	50	40	35 درجة
150	6	325	240	22	8	35	50	40	35 درجة
200	8	325	295	22	8	35	50	40	35 درجة
250	10	325	350	22	12	35	60	35	30 درجة
300	12	325	400	22	12	35	60	35	30 درجة

الظروف الفنية

المعلمات الفنية	DN200-DN300 (8-12)		DN50-DN150(2-6)
المعلمات الفنية	JGD-A (1)	JGD-A (2)	JGD-A (3)
ضغط العمل (MPA)	1 (10)	1.6 (16)	2.5 (25)
ضغط الانفجار (MPA)	2 (20)	3 (30)	4.5 (45)
درجة التفريغ (كيلو باسكال)	40 (300)	53.3 (400)	86.7 (650)
درجة الحرارة المناسبة	-15 إلى 115 درجة مئوية (يمكن الوصول إليها بشكل خاص من -30 إلى 250 درجة مئوية)
الوسائط القابلة للتطبيق	الهواء، الماء، مياه البحر، المكنسة الكهربائية، الماء الساخن، الزيت، الأحماض، القلوية، إلخ.

يمكن الرجوع إلى البيانات أعلاه فقط، إذا كنت تريد الحصول على مزيد من المعلومات، فيرجى الاتصال بنا.

لدينا أنواع مختلفة من القوالب ومجموعات متعددة من معدات الكشف عن المطاط، والتي يمكن أن تلبي متطلبات الإنتاج الضخم والتخصيص.

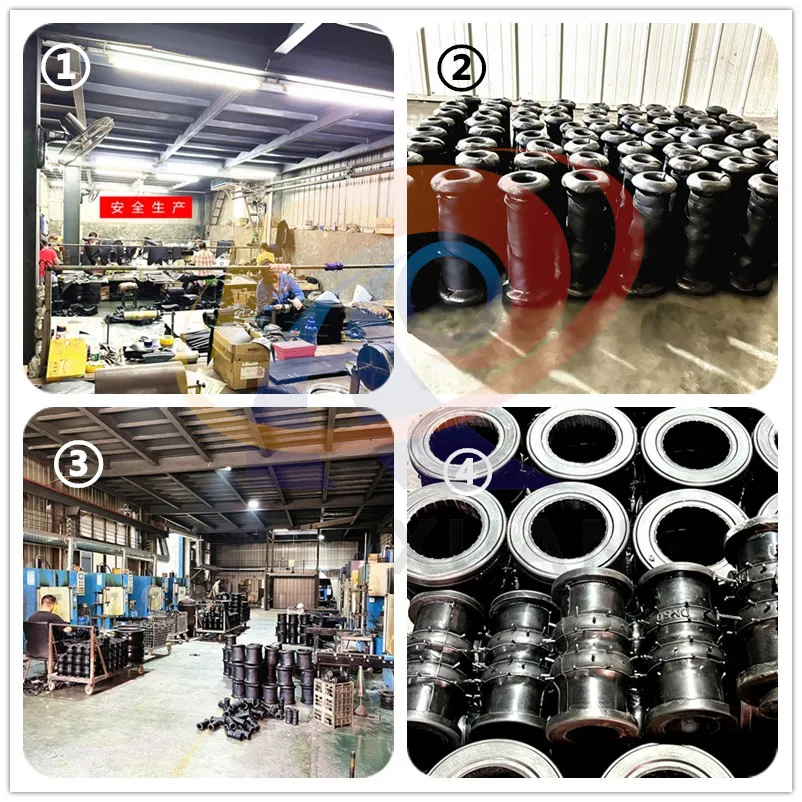

عملية الإنتاج

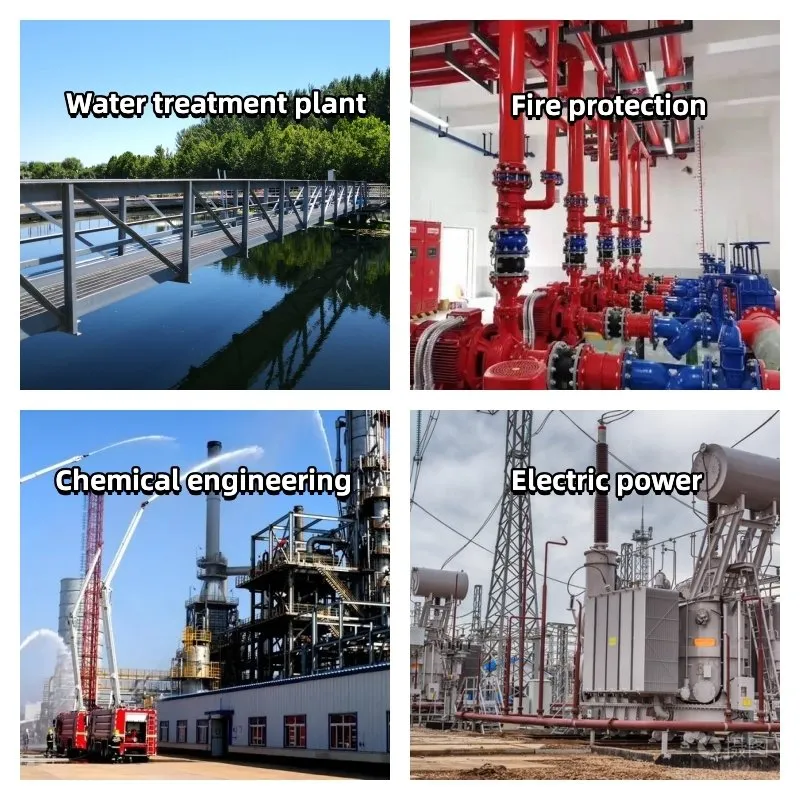

تطبيق المنتجات

يستخدم هذا المنتج على نطاق واسع في الصناعات الكيميائية والبناء وإمدادات المياه والصرف الصحي والنفط والصناعات الثقيلة والخفيفة والتبريد والصرف الصحي والسباكة والحماية من الحرائق الطاقة الكهربائية والهندسة الأساسية الأخرى. وفقًا للمواد المختلفة، يمكن صنع مقاومة الأحماض، ومقاومة القلوية، ومقاومة التآكل، ومقاومة الزيت، ومقاومة درجة الحرارة العالية، مقاومة الإشعاع، ومقاومة التآكل، ومقاومة الشيخوخة، وغير ذلك من الأنواع، للتكيف مع مجموعة متنوعة من الوسائط والبيئة.يمكننا أيضًا إجراء اختبار الضغط.

ملف تعريف الشركة

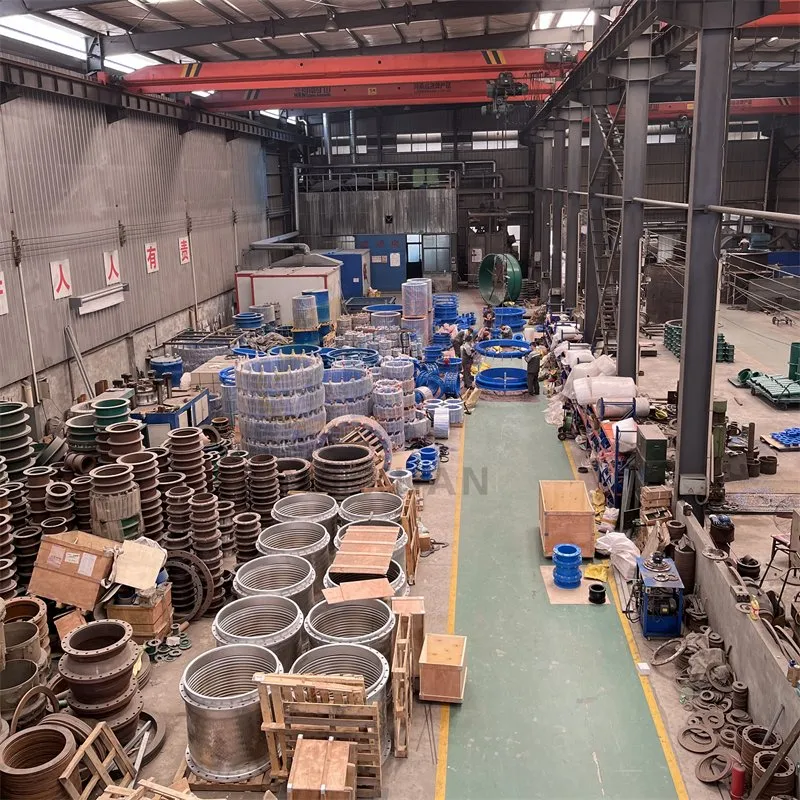

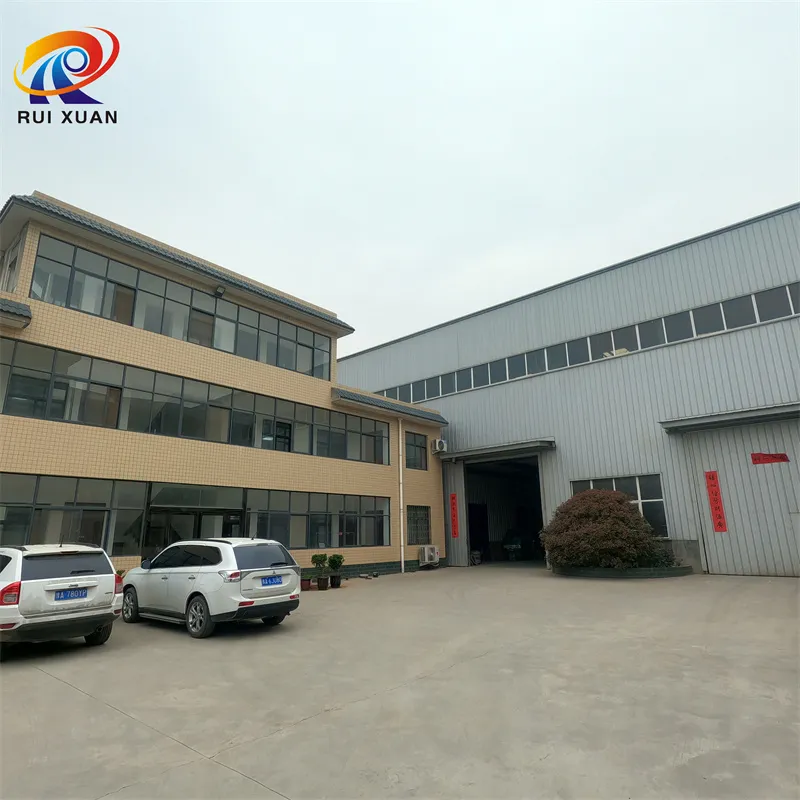

تم تأسيس مصنع معدات خط الأنابيب في عام 1996. وهو مشروع ممتاز متخصص في تصنيع وبيع تجهيزات الأنابيب. ويقع في المنطقة المركزة لصناعة معدات خطوط الأنابيب في الصين. وقد غطى منطقة 20000 متر مربع.

وفي الوقت الحالي، تمتلك الشركة قدرة إنتاج معدات خطوط الأنابيب التي يبلغ قطرها الأقصى 4000 ملم، والمنتجات الرئيسية لهذه المعدات هي: وصلة توسعة فولاذية، وجلبة مقاومة للماء مرنة، وشفة كبيرة بقطر، ومفصل امتداد لتوسعة نقل قوة الشفة المزدوجة، ومفصل تعويض كم مفكوكة كبير، ومفصل تعويض كروي، ومفصل تعويض للأكمام، ومفصل منافيخ، ومفصل غير معدني، وصلة تمديد مطاطية، متوسطة تيار مستمر لا يوجد معوض كم دفعي، أنبوب توسيع مرن ومعدات خطوط أنابيب أخرى. وتبلغ قدرة الإنتاج السنوية 30 مليون مجموعة.

وتستخدم معدات الأنابيب المتداخلة المرنة بصورة رئيسية في خط الأنابيب الذي يعبر مختلف الهياكل الجيولوجية في ظروف مختلفة، وفي تطبيق هبوط تركيب الأنابيب، وفي تقليل أو تجنب أثر الاستيطان الجيولوجي وأنشطة القشرة الأرضية على خط الأنابيب، حتى تتمكن وحدة البناء من توفير أكثر من 50% من التكلفة عند شراء المعدات. وقد تم تطبيق سلسلة منتجات توسيع المطاط المشترك، وهي الحد الأقصى من قطر الإنتاج البالغ 3600mm، في ملايين الوحدات من مشاريع الطاقة الحرارية في الصين مرات عديدة، وقد حظي هذا المشروع بثناء المستخدمين.

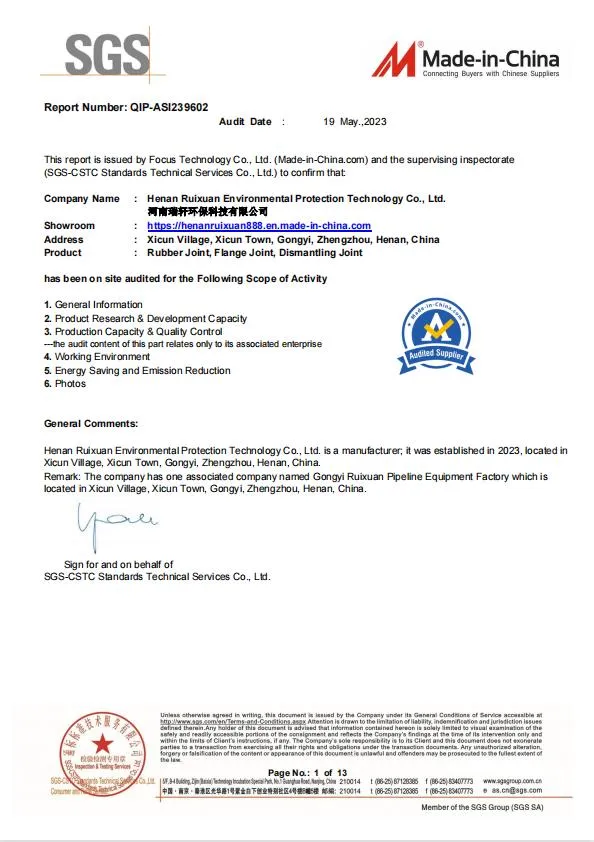

وقد أقرت الشركة شهادة نظام إدارة الجودة ISO9001:2008 في عام 2009 وشهادة نظام إدارة البيئة ISO14000:2004 في عام 2009. تمتلك الشركة نظام مراقبة دقيق للجودة، وعملية إنتاج قياسية، وقسم يدوي قياسي لفحص المصنع، لضمان أن كل منتج يفي بالمعايير الوطنية ومتطلبات العملاء.
